Manyetik Cihazlar
Manyetik cihazlar, MEMS teknolojisine dayalıdır ve manyetik alanları referans alarak yön tayini yapar. Kompakt, kablosuz ve entegre tasarımıyla yüzeyde veya yer altında hızlı ve kolay ölçüm sağlar.
Compass 25mm
Entegre Compass – Modern MEMS Teknolojisine Sahip Manyetik Multishot Ölçüm Aracı
Compass, modern MEMS teknolojisiyle geliştirilmiş, manyetik tabanlı bir multishot kuyu ölçüm cihazıdır. Tam entegre yapısı sayesinde kendi pirinçten üretilmiş dayanıklı gövdesi içinde çalışır ve sahada minimum kurulum gerektirir. Kablosuz olarak çalışan sistem, sağlam bir el tipi saha bilgisayarıyla kızılötesi iletişim kurar. Gücünü yedi adet standart C tipi pilden alan Compass, 100 saatten fazla kesintisiz çalışabilir. Basit kurulumu ve taşınabilirliği sayesinde her türlü saha koşuluna hızlıca uyum sağlar.
Compass, sahada ihtiyaç duyulan tüm standart ölçüm verilerini sunar: istasyon derinliği, eğim (inclination), yön (azimuth), yerçekimi yönü (gravity highside), manyetik yön açısı (magnetic toolface), sıcaklık gibi temel parametrelerin yanında, yüksek hassasiyetle kalibre edilmiş manyetometreler sayesinde yerel manyetik alanın büyüklüğünü de ölçebilir. Bu sayede, manyetik alan anomalilerini tespit ederek düşük kaliteli ölçüm istasyonları belirlenebilir. Ayrıca, yerel manyetik sapma (declination) ve başlangıç koordinatları doğrudan el bilgisayarından tanımlanabilir. Tam entegre gövdesi 25 mm çapındadır ve matkabın önünden geçerek ilerleyebilmesi için üç adet alüminyum uzatma çubuğuyla birlikte sunulur. Compass, hassasiyet, pratiklik ve veri güvenilirliğini bir arada sunan ileri seviye bir ölçüm çözümüdür.
Compass 35mm
Entegre Compass – Modern MEMS Teknolojisine Sahip Manyetik Multishot Ölçüm Aracı
Compass, modern MEMS teknolojisiyle geliştirilmiş, manyetik tabanlı bir multishot kuyu ölçüm cihazıdır. Tam entegre yapısı sayesinde kendi pirinçten üretilmiş dayanıklı gövdesi içinde çalışır ve sahada minimum kurulum gerektirir. Kablosuz olarak çalışan sistem, sağlam bir el tipi saha bilgisayarıyla kızılötesi iletişim kurar. Gücünü yedi adet standart C tipi pilden alan Compass, 100 saatten fazla kesintisiz çalışabilir. Basit kurulumu ve taşınabilirliği sayesinde her türlü saha koşuluna hızlıca uyum sağlar.
Compass, sahada ihtiyaç duyulan tüm standart ölçüm verilerini sunar: istasyon derinliği, eğim (inclination), yön (azimuth), yerçekimi yönü (gravity highside), manyetik yön açısı (magnetic toolface), sıcaklık gibi temel parametrelerin yanında, yüksek hassasiyetle kalibre edilmiş manyetometreler sayesinde yerel manyetik alanın büyüklüğünü de ölçebilir. Bu sayede, manyetik alan anomalilerini tespit ederek düşük kaliteli ölçüm istasyonları belirlenebilir. Ayrıca, yerel manyetik sapma (declination) ve başlangıç koordinatları doğrudan el bilgisayarından tanımlanabilir. Tam entegre gövdesi 35 mm çapındadır ve matkabın önünden geçerek ilerleyebilmesi için üç adet alüminyum uzatma çubuğuyla birlikte sunulur. Compass, hassasiyet, pratiklik ve veri güvenilirliğini bir arada sunan ileri seviye bir ölçüm çözümüdür.
NON
MANYETİK CİHAZLAR
Non-manyetik jiroskoplar, özel koşum takımı veya yüksek sıcaklık uygulamaları için idealdir. Kolay kurulum, hızlı ölçüm ve modüler yapıları sayesinde sahada güvenilir, esnek ve düşük maliyetli çözümler sunar.
GoGyro
Entegre 35 mm GoGyro Teknolojisi
GoGyro, tam entegre ve dayanıklı jiroskopik yapısıyla “Sadece git ve ölçüm yap!” anlayışını sahaya taşıyor. 35 mm çapındaki kompakt tasarımı, zorlu saha koşullarında güvenilirlikten ödün vermeden çalışır. Modüler yapısı sayesinde hızlı kurulum ve kolay bakım imkânı sunarken, her türlü kullanıcı için erişilebilir bir çözüm haline gelir. Ölçüm öncesinde ya da sonrasında özel bir işlem gerektirmeyen bu kullanıcı dostu sistem, zaman kaybını en aza indirir ve insan hatasından kaynaklı sorunları büyük ölçüde azaltır. Ek olarak, modüler tasarımı sayesinde onarım süreleri kısalır, bakım maliyetleri düşer.
GoGyro, farklı sondaj ihtiyaçlarına cevap verebilmek için üç standart konfigürasyonla sunulmaktadır: karot alıcı (core retriever), wireline ve merkeziyeci (centralizer) uygulamaları. Bu çeşitlilik, sahada esnek kullanım sağlar ve sistemin farklı ortamlara kolaylıkla uyarlanmasını mümkün kılar. Tüm konfigürasyonlar, standart GoGyro aracı etrafında yapılandırılmıştır ve aksesuarlar gerektiğinde kolayca değiştirilebilir. Bu da sahada alet değişimi gerektiren durumlarda operasyonun aksamadan devam etmesini sağlar. GoGyro, pratikliği, sağlamlığı ve yüksek ölçüm güvenilirliği ile sondaj operasyonlarında fark yaratır.

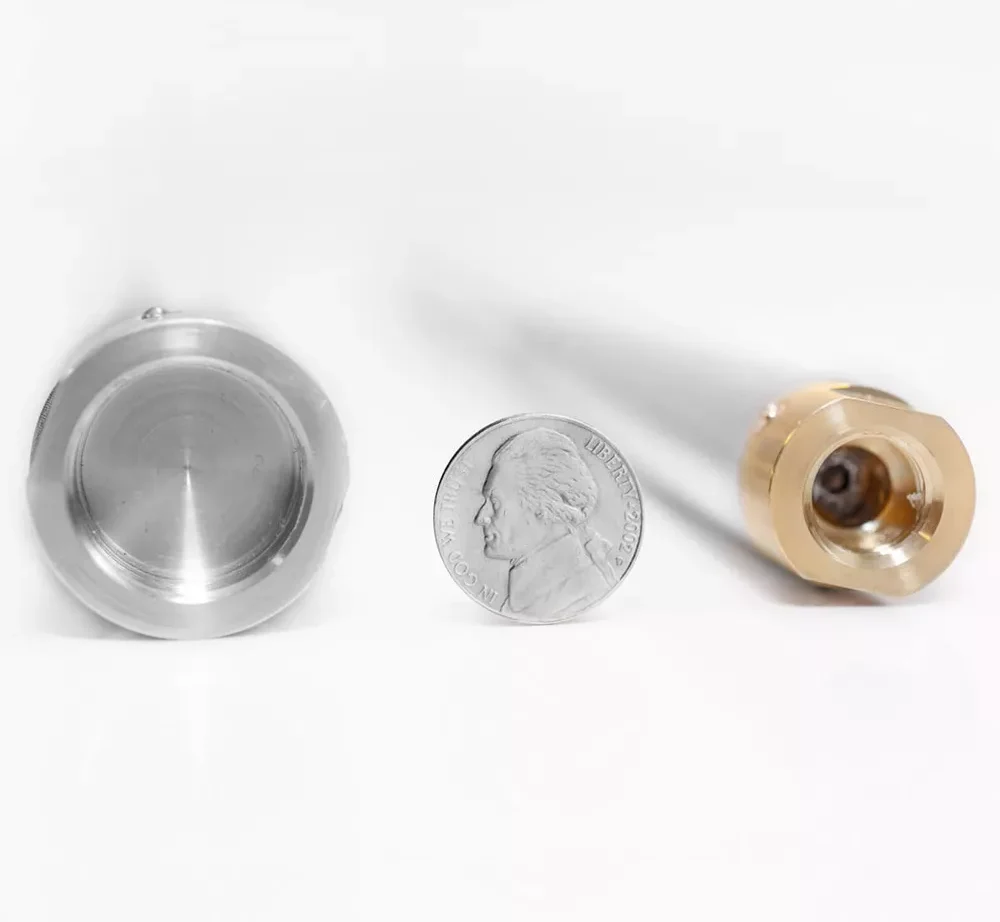

SlimGyro
Non-Integrated SlimGyro™ – Dünyanın En Küçük MEMS Hafızalı Jiroskop Sistemi
SlimGyro™, sadece 21.56 mm çapıyla dünyanın en küçük oran jiroskopu ölçüm cihazıdır. 26 mm çapındaki taşıyıcı donanımıyla en dar kuyularda bile yüksek hassasiyetli ölçümler sunar. Kompakt yapısına rağmen sağlam performansıyla, zor koşullarda bile güvenilir veri toplama imkânı sağlar.
Son derece düşük güç tüketimiyle dikkat çeken SlimGyro™, yalnızca 0.2 W enerji harcayarak tek bir pil şarjıyla 80 saate kadar ölçüm yapabilir. Ayrıca, gecikmeli başlatma modu sayesinde sistem, 5 mW’lık uyku modunda kalabilir ve önceden ayarlanmış sürede otomatik olarak aktif hale gelerek ölçüm yapmaya başlayabilir. Yeni nesil atalet sensörlü jiroskoplar, standart çoklu çekim (multi-shot) modunun yanı sıra hızlı sürekli ölçüm modunda da çalışabilir. Sürekli ölçümle elde edilen veriler, istenilen istasyon aralığına göre kolayca yeniden işlenebilir ve detaylı analizlere olanak tanır.
TwinGyro
Ultra Dayanıklı Çift Jiroskop Teknolojisi – TwinGyro™
TwinGyro™, içinde iki bağımsız ölçüm sistemi barındırarak standart cihazların sunduğu tek ölçümün ötesine geçer ve her çalışma için iki ayrı, bağımsız anket sağlar. Bu özellik, ölçüm güvenliğini ve veri doğruluğunu önemli ölçüde artırır. Ayrıca sistem, dahili bir yedekleme mekanizmasına sahiptir; tek jiroskop modunda çalıştırılabildiği için bir sistemde oluşabilecek arızalara rağmen operasyon kesintisiz devam eder. Böylece sahada karşılaşılabilecek riskler minimize edilir.
Enerji verimliliği de TwinGyro™’nun önemli avantajlarından biridir. Yalnızca 0.4 W güç tüketimiyle uzun süreli ölçümlere imkân verirken, tek jiroskop modunda kullanılarak enerji tasarrufu sağlanabilir. Gecikmeli başlatma modu sayesinde cihaz, 5 mW uyku modunda kalabilir ve önceden belirlenen zamanda otomatik olarak aktif hale gelerek ölçüm yapmaya başlar. TwinGyro™, hem standart çoklu çekim modunda hem de hızlı sürekli ölçüm modunda çalışabilir. Sürekli ölçümle elde edilen veriler, istenilen istasyon aralığına göre kolaylıkla yeniden işlenebilir ve böylece detaylı analizlere olanak tanır.

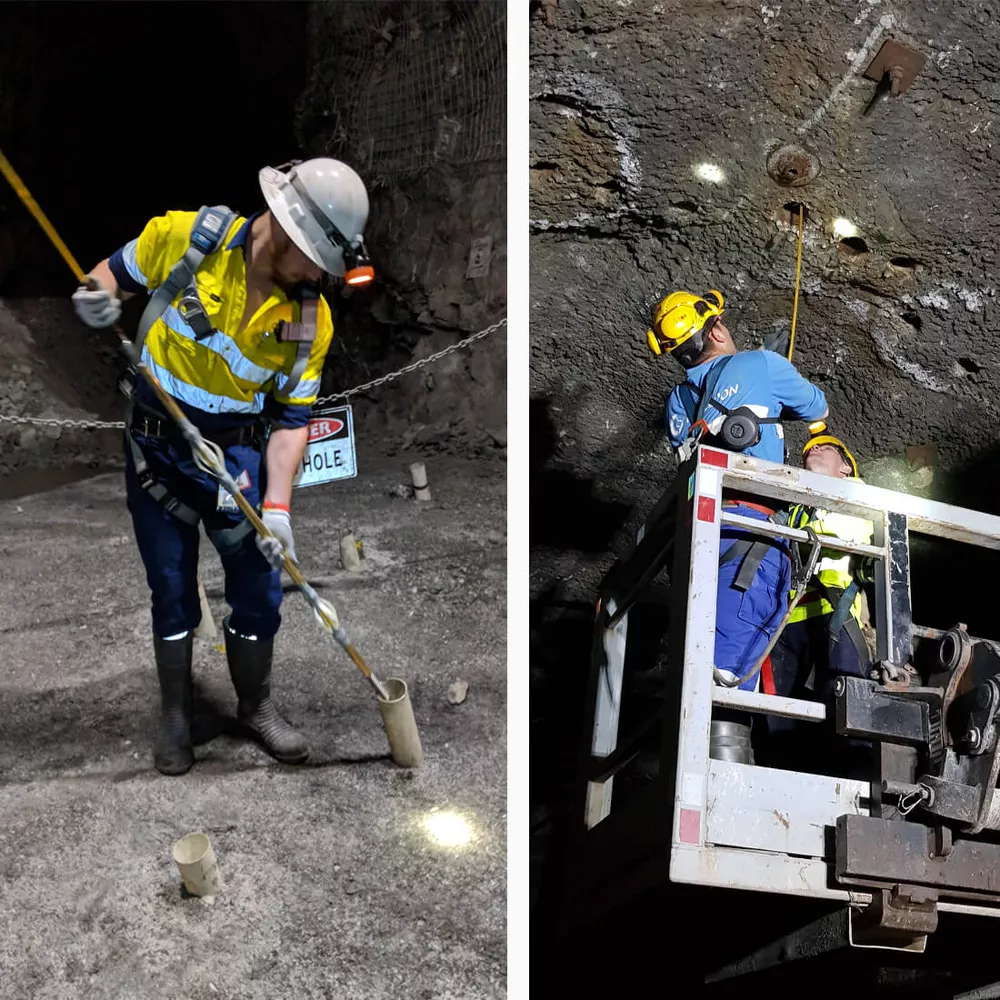

BlastGyro
BlastGyro™ – Üretim Patlatma Kuyularında Hızlı ve Etkili Ölçüm Çözümü
BlastGyro™, üretim patlatma kuyularının verimli bir şekilde ölçülmesi için özel olarak geliştirilmiş yenilikçi bir ölçüm sistemidir. Sistemin merkezinde, dünyanın en küçük jiroskoplu ölçüm aracı olan SlimGyro™ yer alır. Bu entegre sistem, hafifliği ve kompakt taşıyıcı yapısıyla öne çıkar. Jiroskop ve taşıyıcı donanım birlikte yalnızca 138 cm uzunluğunda, 26 mm dış çapında olup, toplamda yalnızca 4.5 kg ağırlığındadır. Bu sayede dar ve erişimi zor deliklerde bile güvenli ve hassas ölçüm yapılmasına olanak tanır.
Hafif ve Kullanımı Kolay
BlastGyro™, 50 metrelik 11 mm fiberglas çubukla donatılmış bir besleyici makara aracılığıyla manuel olarak kuyulara kolayca indirilebilir ve çıkarılabilir. Hafif ve sağlam yapısı, operatörün ekipmanı dikey, yatay ya da eğimli açılarda rahatlıkla yönlendirmesini sağlar. Tüm yönlerde ölçüm yapabilme yeteneği sayesinde sadece patlatma kuyularında değil, zorlu geometriye sahip birçok delikte de güvenle kullanılabilir. Sahada hızlı kurulum, güvenli kullanım ve minimum fiziksel çaba ile maksimum verim sunar.

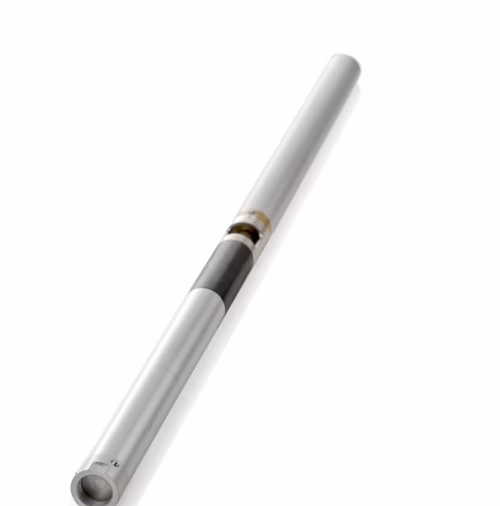

NorthFinder
35 mm İnce Tasarımda Yüksek Performanslı Kuzey Bulucu
Zorlu çalışma koşulları için geliştirilen 2. nesil NorthFinder ölçüm aracı, üstün performans ve çok yönlülüğü kompakt 35 mm’lik ince tasarımda sunar.
Kalbinde yer alan yüksek hassasiyetli FOG (Fiber Optik Jiroskop) tabanlı kuzey bulucu modül, MEMS tabanlı sürekli navigasyon sistemiyle entegre edilmiştir. Bu güçlü birleşim; tekli atış (singleshot), çoklu atış (multishot) ve sürekli ölçüm modlarında hassas yön tayini sağlar – yüksek kaliteli yönsel ölçüm uygulamaları için özel olarak tasarlanmıştır.
Başlıca Avantajlar:
- İnce 35 mm Tasarım – Dar kuyular ve zorlu alanlar için ideal
- Çok Yönlü Ölçüm Modları – Tekli ve çoklu kuzey bulucu ölçümler ile sürekli tel hatlı (wireline) ölçüm
- Gerçek Zamanlı Sondaj Altı İşleme – Delikteyken yüksek hızlı veri işleme ile ultra yüksek örnekleme hızı ve neredeyse anlık sonuçlar
- SurveySafe™ Bulut Entegrasyonu – Güvenli bulut platformumuz üzerinden veri yönetimi, raporlama ve paylaşım kolaylığı
Dilerseniz dar alanlarda çalışın, dilerseniz zorlu koşullarda en yüksek hassasiyeti arayın – 2. Nesil NorthFinder, modern sondaj kuyusu ölçüm cihazlarında yeni bir standart sunar.
MAKİNA YÖNLENDİRME
Yeraltı ve yüzey makineleri için, Gyro ve GPS teknolojilerini kullanan gelişmiş makina yönlendirme çözümleri sunuyoruz. Bu teknolojiler, makinelerinizin doğru yönlendirilmesini sağlar, böylece daha verimli ve hassas işler yapabilirsiniz.
LiPAD-100 Gyrocompass
Northrop Grumman LITEF GmbH tarafından üretilen LiPAD-100 jiroskop pusula hizalama cihazı, üstün doğruluğu, en hızlı dengeye ulaşma süresi ve hafifliğiyle dikkat çeker. Dayanıklı bir ünite olarak, tek elle güvenli ve kolay bir şekilde kullanılabilir. Rakiplerin cihazları 13 kg’a kadar çıkarken, LiPAD-100 5 kg’ın altındadır ve başlatma süresi 5 dakikadır.
Yeraltı sondaj deliklerinde yüksek doğrulukla hizalama gerektiren uygulamalar için ideal olan bu cihaz, Inertial Sensing’in sondaj jiroskoplarıyla mükemmel bir uyum sağlar. Gerçek zamanlı veri görüntüleme, ilk hizalamanın dikey deliklerde bile sorunsuz bir şekilde yapılmasını sağlar.
SmartAligner
SmartAligner – Akıllı Yüzey Sondaj Hizalama Sistemi
SmartAligner, yüzey sondaj uygulamaları için özel olarak geliştirilmiş, hafif ve akıllı telefon destekli bir GPS hizalama çözümüdür. Mazac tarafından geliştirilen bu sistem, kompakt tasarımı, yüksek performansı ve çok yönlü konfigürasyon seçenekleriyle dikkat çeker. SmartAligner, bir yüzey sondaj makinesini hızlı, doğru ve pratik bir şekilde hizalamak için en akıllı çözümlerden biridir.
SmartAligner, Android işletim sistemiyle uyumlu özel bir uygulama üzerinden çalıştırılır ve kullanımı son derece kolaydır. Hızlı sinyal alma süresi sayesinde zaman kaybını minimuma indirirken, hafif ve katlanabilir yapısıyla taşınması ve kurulumu oldukça rahattır. On saatlik pil ömrü sayesinde sahada gün boyu kesintisiz çalışabilir.

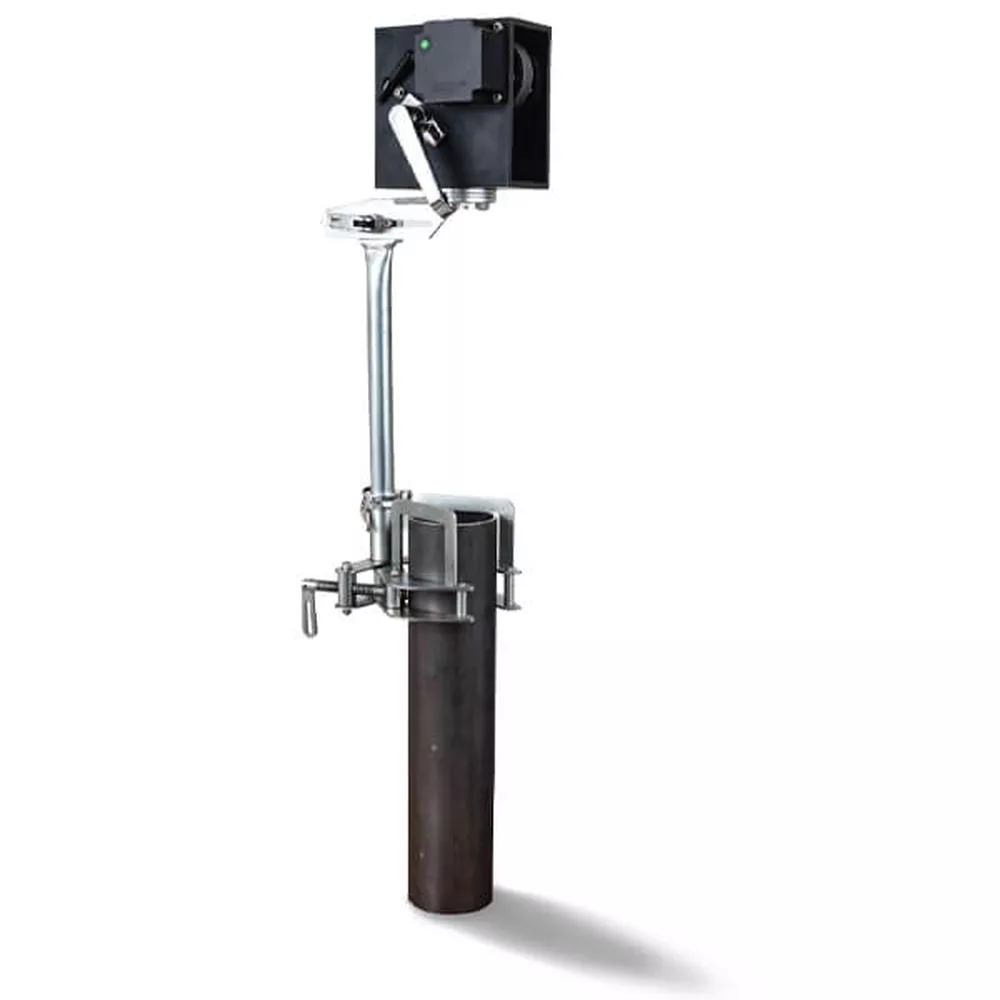

Wireless Depth Tracker
Wireless Depth Tracker – Kablosuz Derinlik Takip Sistemi
Wireless Depth Tracker (WDT), sondaj operatörleri için özel olarak geliştirilmiş, sondaj çubuğu yakasından monte edilebilen bağımsız ve kablosuz bir derinlik takip sistemidir. Sağlam yapısı, yüksek güvenilirliği ve kullanıcı dostu tasarımıyla sahada zorlu koşullara karşı dayanıklıdır ve kolaylıkla kullanılabilir.
WDT, Inertial Sensing’in Surveyor yazılımı ile doğrudan entegre şekilde çalışabilir. Bu sayede sürekli modda yapılan jiroskopik ölçümlerde gerçek zamanlı derinlik verisi sağlar ve bu veriler alan bilgisayarı tarafından işlenip depolanır. Ayrıca, WDT bağımsız bir sistem olarak da çalıştırılabilir ve özel bir akıllı telefon uygulaması aracılığıyla kullanılabilir.
Wireless Depth Tracker, yüksek hassasiyetli ve gerçek zamanlı derinlik takibi ihtiyacı olan tüm sondaj uygulamaları için pratik ve güvenilir bir çözümdür. Sahada kullanım kolaylığı ve veri doğruluğu ile operasyonel verimliliği önemli ölçüde artırır.
